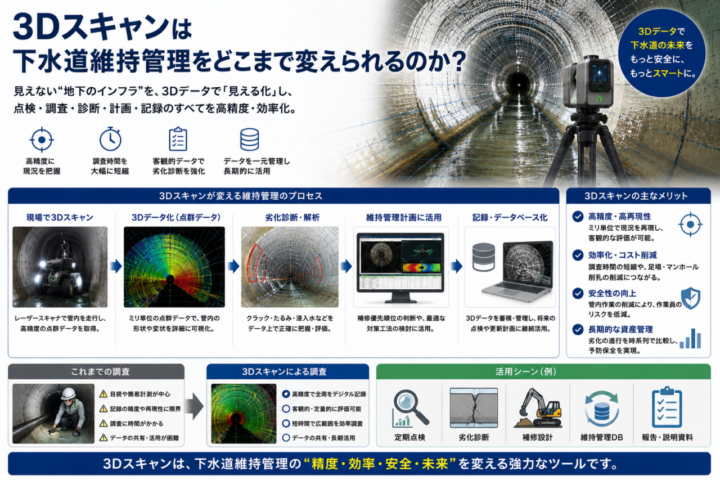

3Dスキャンは下水道維持管理をどこまで変えられるのか？

近年、建設・土木業界において「DX（デジタルトランスフォーメーション）」の旗印のもと、急速に普及が進んでいる技術があります。それが「3Dスキャン（レーザースキャナー／フォトグラメトリ）」です。

地上では、BIM/CIMの義務化やドローンによる地形測量、建物のデジタルツイン（現実空間のデジタル再現）化が当たり前になりつつあります。では、私たちの足元に広がる「下水道の維持管理」の世界において、3Dスキャンは一体どこまで活用でき、どのような変革をもたらすのでしょうか？

「3Dデータは綺麗だけど、現場の役に立つの？」 「従来のTVカメラ調査（2D）と何が違うの？」

そんな疑問を抱く自治体の維持管理担当者様や元請け企業の技術者様に向けて、下水道調査の最前線に立つプロの視点から、3Dスキャンが下水道維持管理をどこまで変えられるのか、その可能性と現場でのリアルな活用法について熱く解説します。

1. 従来の「TVカメラ調査（2D）」が抱えていた限界

現在の下水道調査の主流は、自走式のTVカメラ車をマンホールから投入し、管内部の映像を2D（平面）の動画として記録する手法です。この方法は管内のクラック（ひび割れ）や浸入水、腐食を視覚的に捉える上で非常に優れており、今後も重要な基本調査であり続けます。

しかし、下水道の老朽化が急速に進み、より高度な「ストックマネジメント（資産管理・長寿命化）」が求められる今、従来の2D映像だけでは解決できない限界も見えてきました。

① 「変形（偏平）」を客観的な数値で定量化できない

長年の土圧（土の重み）や地盤沈下によって、下水道管（特に塩ビ管や経年劣化したコレクト管など）が楕円形にひずむ「変形」が起きることがあります。TVカメラの映像（2D）では、正面からのアングルやズームによって「なんとなく歪んでいるように見える」ことは分かっても、「何パーセント変形しているのか」「直径が何ミリ縮んでいるのか」を正確にミリ単位で計測することは不可能でした。

② 技術者の「主観」による判定のバラつき

2D映像による不具合の診断は、最終的に人間の目（目視）に依存します。動画を見て「これは重篤なクラックだ」「これはまだ経過観察でいい」という判断が、調査を行う技術者の経験値や熟練度によってブレてしまうという課題がありました。

③ 修繕工事（設計）のための「立体的な寸法」が取れない

マンホール内部（人孔）や大型幹線でコンクリートの断面修復やライニング（更生）工事を行う際、複雑に入り組んだ構造の正確な立体寸法が必要になります。しかし、2D映像や手作業の計測では、複雑な形状の体積や曲率を正確に把握できず、いざ工事を始めてから「材料の量が合わない」「形状が合わず部材が入らない」といった設計変更のリスクが潜んでいました。

これらの課題をすべてクリアし、下水道の維持管理を「視覚的なチェック」から「デジタルな数値管理」へと進化させる切り札こそが、3Dスキャン技術なのです。

2. 3Dスキャンが下水道調査にもたらす「4つの破壊的イノベーション」

下水道管内やマンホール内部を3Dスキャン（点群データの取得）することで、これまでの維持管理の常識が180度変わります。現場で得られる具体的なメリットは以下の4つです。

① 管路の「変形率」をミリ単位で自動計測

3Dレーザースキャナーや光波センサーを搭載した最新の調査ロボット（またはドローン）を管内に走らせると、管の全周にわたる数百万点〜数千万点の立体的な位置情報（点群データ）が瞬時に取得できます。 これにより、管の断面形状を完璧な3Dモデルとして再現できるため、「設計上の真円から、どこが何ミリ凹んでいるか（変形率）」を、人間の主観を一切挟まずに完全な数値として可視化・自動計測できるようになります。

② マンホール内部の「デジタルツイン化」と劣化ボリュームの算出

人間が入って調査するマンホール（人孔）や大型幹線において、3Dスキャナーを設置してスキャンを行うことで、内部の形状をそのままパソコンの中に「デジタル双子（デジタルツイン）」として再現できます。 特に、硫化水素によってコンクリートがボロボロに削れてしまう「硫酸腐食」の現場では、3Dデータ化することで「本来あるべき壁面から、何センチ肉痩せ（欠損）しているか」「コンクリートが何立方メートル失われているか（体積）」を正確に算出できます。これにより、修繕に必要なモルタルなどの材料計算が極めて正確になります。

③ 「経年変化」の完璧なトレース（比較シミュレーション）

3Dデータは数値の塊であるため、時間軸を越えた「比較」が圧倒的に容易になります。 例えば、今年計測した3Dデータと、3年後に計測した3Dデータをパソコン上で重ね合わせる（差分解析）ことで、「この3年間でひび割れが何ミリ開いたか」「腐食がどれくらいのスピードで進行しているか」を赤や青のカラーマップで一目で把握できます。これにより、「あと何年以内に直さなければ道路陥没が起きるか」という超高精度な予測が可能になります。

④ バーチャル現場踏査による「設計・施工の最適化」と安全確保

一度3Dスキャンしてしまえば、発注者である自治体の担当者様も、施工を担当する元請け企業様も、オフィスにいながらパソコンの画面上で「まるで現場の中に立っているかのように」マンホール内や管内を360度自由に見回し、任意の場所の距離を測ることができます。 これにより、「危険を伴う現場への再進入（現場踏査）」の回数を劇的に減らすことができ、作業員の安全確保と業務効率化に直結します。

3. 現場だから語れる「3D下水道調査」のリアルなハードル

これほど強力な3Dスキャン技術ですが、下水道という「世界で最も過酷な地下空間」に適用するためには、クリアしなければならない現場特有のハードルが存在します。IT企業のパンフレットには載っていない、リアルな課題がこちらです。

ハードル①：「水」と「湿気」という最大の天敵

3Dレーザースキャナーから照射されるレーザー光は、「水面」に当たると乱反射したり吸収されたりして、正確なデータを測定できません。つまり、下水が勢いよく流れている状態のままでは、水面下の形状をスキャンすることは不可能なのです。 また、管内の高い湿気や水蒸気によってレンズが曇れば、データに大きなノイズが入ります。 これを解決するためには、上流での「水替え（隔離・バイパス排水）」を適切に行う施工力や、湿気・水滴に強い下水道専用にカスタマイズされた特殊な機材選定が不可欠となります。

ハードル②：「事前清掃」のクオリティがデータの命を握る

3Dスキャンは、レーザーが当たった表面の形状を正確に記録します。もし管内に大量の油の塊（スカム）や土砂がこびりついたままだと、スキャナーは「不具合のある歪んだ管壁」ではなく「汚れの形状」を精密に測ってしまいます。 これではデータの意味がありません。3Dスキャンの価値を100%引き出すためには、その前段階として、高圧洗浄車による「完璧な管内清掃」を行える職人の技が絶対にセットで必要になります。

ハードル③：膨大な「点群データ」を扱いこなす専門知識

3Dスキャンによって得られるデータは、数ギガバイト、時には数テラバイトにおよぶ巨大な「点群データ」です。このデータをただ自治体様に「はい、データです」と納品しても、専用の高スペックパソコンや解析ソフトがなければ開くことすらできません。 大切なのは、「集めた3Dデータを、自治体様が普段使っている台帳システムや、ストックマネジメント計画に使える『図面』や『変形率報告書』に翻訳して届ける」というデータ処理・コンサルティングの能力です。

4. これからの下水道維持管理：2Dと3Dの「最適コンビネーション」へ

「3Dスキャンは下水道維持管理をどこまで変えられるのか？」

その結びとして、私たちの結論をお伝えします。 3Dスキャンは、これまでの下水道維持管理を「ただ見るだけの管理」から「ミリ単位の数値で予測する科学的な管理」へと完全に変えます。

ただし、すべての下水道管を今すぐ3Dスキャンする必要はありません。それではコストが膨大になってしまいます。これから求められるのは、従来の技術と新しい技術の「賢い使い分け（スクリーニング）」です。

• ステップ1： まずは従来の「TVカメラ調査」や「簡易カメラ調査」によって、全体をスピーディーかつ低コストにスクリーニングし、大まかな異常箇所を洗い出す。

• ステップ2： その中で「変形が進んでいる塩ビ管路」や「著しい腐食が見られる大型マンホール（重要幹線）」など、ピンポイントで重篤なリスクが潜む場所を特定する。

• ステップ3： その特定された重要拠点に対して「3Dスキャン」を投入し、高精度な立体データと変形率を取得。それをもとに完璧な修繕・更生設計を組み立てる。

このアナログ（2D映像）とデジタル（3D点群）の掛け算こそが、自治体様の限られた予算の中で、街のインフラの寿命を最大化する最も賢いアプローチであると、私たち「下水道調査GMEN」は考えています。

5. まとめ：足元から、デジタルツインで街を守る

下水道は、一度作ったら終わりではなく、次の世代へ健全な姿で引き継いでいかなければならない「街の資産」です。

3Dスキャンという最先端の武器は、私たちが地下の暗闇の中で行ってきた職人たちの努力や判断を、誰の目にも見える「確かな数値と信頼」に変えてくれる強力なパートナーです。

私たち「下水道調査GMEN」は、最先端の3Dレーザースキャン技術やドローン、AIといったDX技術をいち早く现场に投入し、長年培ってきた「泥臭い現場力・清掃力・補修力」と融合させていきます。

テクノロジーの力で、地下のインフラを可視化し、誰もが安心して暮らせる持続可能な街の未来を、足元から支え続けてまいります。

「管路の変形調査を行いたい」「マンホールの正確な劣化ボリュームを知りたい」など、インフラ管理に関する課題をお持ちの自治体関係者様、元請け企業の皆様、ぜひ私たちの「3D下水道調査・解析力」にご相談ください！
