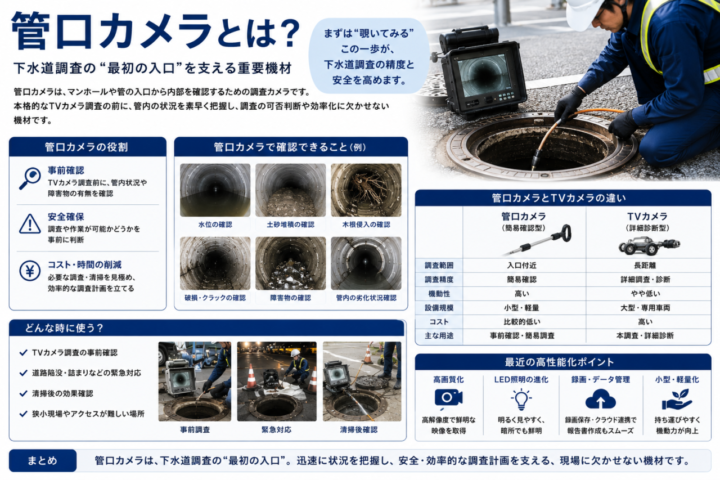

管口カメラとは？｜下水道調査の“最初の入口”を支える重要機材
下水道調査と聞くと、多くの方がイメージするのは、
- TVカメラ車
- 管内を走るロボットカメラ
- 大規模な調査機器
かもしれません。
もちろんそれらも重要ですが、実は現場で非常に活躍しているのが、
「管口カメラ」
です。
派手さはありません。
ですが現場では、
「まず最初に使う機材」
として、かなり重要な存在です。
今回は、下水道調査の“入口”を支える管口カメラについて、
- どんな機材？
- TVカメラとの違い
- どんな時に使う？
- 簡易調査のメリット
- 最近の進化
まで、分かりやすく解説します。
■ 管口カメラとは？
管口カメラとは、
「マンホールや管の入口から内部を確認するための調査カメラ」
です。
簡単に言えば、
“下水道の中をちょっと覗くカメラ”
のようなイメージ。
マンホールから機材を入れ、
- 管内状況
- 水位
- 土砂堆積
- 木根侵入
- 破損
- クラック
などを確認します。
■ なぜ“最初の入口”なのか？
下水道調査では、いきなり本格TVカメラを投入するとは限りません。
まず重要なのが、
「中の状況を把握すること」
です。
例えば、
- 水が多い
- 土砂が堆積している
- 崩落している
- 障害物がある
と、TVカメラが進めないケースもあります。
そこで活躍するのが管口カメラ。
まず入口から確認することで、
- 調査可能か
- 清掃が必要か
- 安全に入れるか
などを判断できます。
つまり、
“調査前の事前確認”
として非常に重要なのです。
■ TVカメラとの違いは？
ここはよく聞かれるポイント。
簡単に言うと、
| 項目 | 管口カメラ | TVカメラ |
|---|---|---|
| 調査範囲 | 入口付近 | 長距離 |
| 調査精度 | 簡易確認 | 詳細調査 |
| 機動性 | 高い | やや低い |
| 設備規模 | 小さい | 大型 |
| コスト | 比較的低い | 高い |
| 主な用途 | 事前確認 | 本調査 |
■ 管口カメラは“簡易確認型”
まず状況確認するための機材。
■ TVカメラは“詳細診断型”
管内を走行しながら、
- クラック
- 腐食
- 継手ズレ
- 浸入水
などを詳細に記録します。
つまり、
「役割が違う」
のです。
■ 管口カメラはどんな時に使う？
実際の現場では、かなり幅広く使われています。
■ ① 事前調査
最も多い用途。
TV調査前に、
- 水位
- 堆積状況
- 管内異常
を確認します。
■ ② 緊急対応
道路陥没や詰まり発生時。
まずは管口カメラで内部確認するケースも多い。
特に、
「とりあえず今どうなっているか確認したい」
時に強いです。
■ ③ 清掃後確認
高圧洗浄後に、
- 清掃できているか
- 障害物が残っていないか
を確認。
■ ④ 狭小現場
大型TVカメラ車が入りにくい場所でも活躍します。
住宅街や狭い道路では、意外と重要。
■ 簡易調査のメリットとは？
管口カメラ最大の強みは、
「早い」
こと。
準備時間も比較的短く、
- 機材搬入
- セット
- 確認
までスムーズ。
つまり、
“現場判断が早くなる”
のです。
これは実はかなり重要。
下水道調査では、
- 交通規制
- 周辺住民対応
- 作業時間制限
などもあるため、
「短時間で状況把握できる」
価値は大きい。
■ 最近の管口カメラはかなり進化している
昔の管口カメラは、
正直、
「見えればOK」
くらいの性能も多くありました。
ですが最近はかなり高性能化しています。
■ 高画質化
暗い下水道内でも鮮明。
劣化確認精度も向上しています。
■ LED性能向上
照明性能が大きく進化。
以前よりかなり見やすい。
■ 録画・画像保存
クラウド管理や報告書連携も進化。
その場で確認しやすくなっています。
■ 小型・軽量化
持ち運びしやすく、機動力向上。
現場負担も減っています。
■ ただし“万能”ではない
便利な管口カメラですが、
もちろん限界もあります。
例えば、
- 長距離確認
- 詳細劣化診断
- 全周確認
などは苦手。
つまり、
「管口カメラだけで全部分かる」
わけではありません。
重要なのは、
- 管口カメラ
- TVカメラ
- 清掃
- 劣化診断
などを、
“組み合わせて使う”
ことです。
■ 下水道調査は“最初の確認”が重要
下水道維持管理では、
大きな事故や陥没を防ぐために、
「早期発見」
が非常に重要になります。
そしてその最初の入口となるのが、管口カメラ。
派手な機材ではありません。
ですが現場では、
「まず覗いてみる」
この一歩が、非常に大切なのです。
最近ではAI解析や3D計測なども進化していますが、
まずは現場を正しく見ること。
下水道維持管理の基本は、今も昔もそこにあります。
