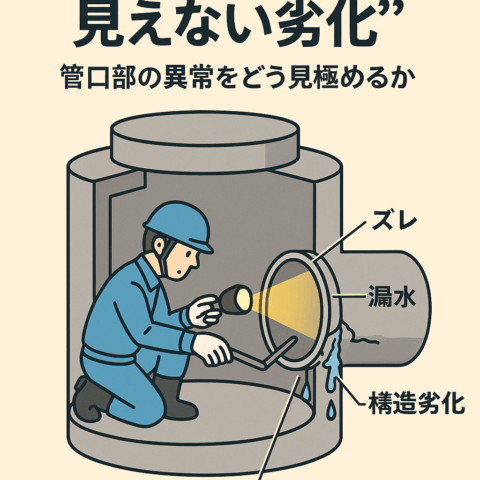

人孔から見える“見えない劣化”

管口部の異常をどう見極めるか

下水道施設における「人孔調査」は、マンホール構造自体の点検だけでなく、

管口（かんこう）部の異常や劣化を見抜くための重要な調査でもあります。

一見すると“健全”に見える管路も、管口部に異常が潜んでいることで漏水や沈下、破損、陥没へとつながるリスクがあります。

本記事では、人孔内から確認できる“見えにくい異常”＝管口部の劣化に焦点を当て、

どこを、どう見て、どう判断すべきかを詳しく解説します。

1. 管口部とは？調査での役割

管口部とは、人孔と管渠が接続されている開口部で、

下水道構造物において最も負荷・劣化が集中しやすい部分のひとつです。

📍 劣化が集中しやすい理由

• 接合部に外圧・土圧・水圧・振動が集る
• 流体の流速変化・衝撃が起きやすい箇所
• 打継ぎ部のコンクリートは施工時点で弱くなりやすい
• 人孔躯体と管路の「材質差」による挙動不一致

→ これらにより、劣化・クラック・ズレ・白華・浸入水が人知れず進行する場所になりがちです。

2. 人孔調査で見逃しやすい“見えない異常”

以下のような劣化や変状は、明確な破損が見えていなくても、すでに劣化が進行している兆候です。

3. 管口部異常の主なパターン

✅ ① ズレ・段差・変形

• 土圧や施工誤差、交通振動で人孔躯体と管渠がずれている
• 接続部に段差が生じて水の流れが乱れ、堆積や摩耗を引き起こす

✅ ② 打継ぎ部からの漏水・白華

• マンホールと管渠の打継ぎ面から水がにじみ出て白くなる（エフロレッセンス）
• 放置するとコンクリートの中性化や鉄筋腐食へ進行

✅ ③ クラック・崩落

• 打継ぎ周辺に構造クラックが入り始めている
• 特に周辺に土砂堆積・流出があると、すでに空洞形成の可能性あり

4. 現場での見極めポイント

🔍 ① 照明＋ミラーによる“斜めからのぞく”視点

• 正面から見えなくても、ミラー＋ライトで角度を変えて観察
• クラックの反射や、乾いた白華が浮かび上がることも

📷 ② カメラ・スマホで拡大撮影してチェック

• スマホのズームや管口カメラで記録し、後から画像拡大で異常検出
• 肉眼よりも映像の方が微細な異常を見つけやすいことも多い

🔨 ③ 打音で“中空化”を感じ取る

• 打音棒で打診 → 音が軽く響くなら、中空・浮きの可能性
• 周囲にひび割れ・剥離が無くても異常進行しているサイン

5. 管口部異常が招くトラブルとは？

⚠ よくある事例

→ 初期段階の「ちょっとした異常」こそ見逃さないことが大切です。

6. 調査後どう活かすか？

📘 記録のポイント

• 管口部の異常は、**「軽微異常」「早期補修推奨」「要緊急対応」**などで分類
• 図面や写真で異常位置・規模・周辺状態も記録に残す

🛠 補修対応の選択肢

まとめ：人孔から“見えない異常”を見抜く目を持とう

管口部は、劣化が進んでからでは対処が難しく、しかも放置すると管路全体に影響する重要部位です。

それにもかかわらず、「目視で見えづらい」「撮影しづらい」ために調査が甘くなりがちな部位でもあります。

だからこそ、“人孔からの観察＋補助ツール＋経験値”を組み合わせて見逃しを防ぐことが重要です。
