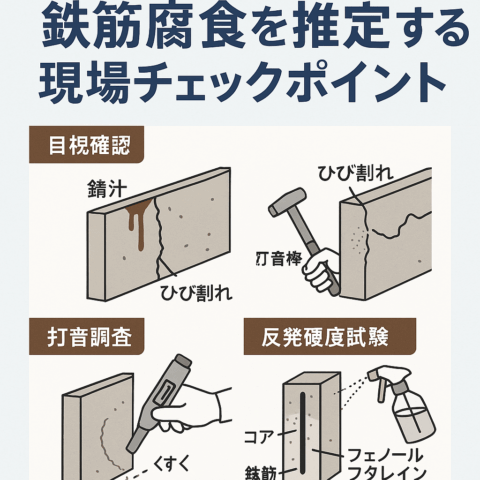

目視＋簡易調査で鉄筋腐食を推定する現場チェックポイント

壊さずに見抜く！実務で使える“劣化サイン”の見つけ方

「このマンホール、外からは綺麗だけど、本当に鉄筋は大丈夫なのか…？」

そんな場面で頼りになるのが、**目視＋簡易調査による“異常の兆候チェック”**です。

今回は、破壊せずにできる鉄筋腐食の見極め方法として、次の3ステップで詳しく解説していきます👇

① 腐食のサインを目視で拾う

② 打音・反発硬度などの簡易調査で深度を探る

③ 総合評価で“要補修か否か”を判断する

1. 腐食のサインは“表面”に出る！目視確認の基本

✅ 1-1 錆汁の有無

茶褐色の流れ跡や染みがある場合、内部鉄筋の腐食が進行中の可能性が高い

特にマンホール壁面の打継ぎ部・ステップ周辺・巻立て部で見られる

✅ 1-2 ひび割れ（クラック）の観察

📌 縦割れ・横割れの方向や、連続性も観察ポイント！

✅ 1-3 白華（エフロレッセンス）

コンクリート表面に白い粉状または結晶状の析出物がある場合

→ 水分の通過＋内部鉄筋周辺の劣化が疑われる

✅ 1-4 剥離・浮きの兆候

表面が膨らんでいたり、打音で“ボンボン”と鈍い音がする箇所は要注意

→ 内部で腐食→体積膨張→表面押し出し が起きている可能性

2. 簡易調査による補足判断（非破壊評価）

✅ 2-1 打音調査

鉄筋周辺のコンクリートが浮いていると「こもった音」「低い音」が返る

斫らなくても**“浮き”や“剥離”の兆候を把握可能**

📌 全面を叩くのではなく、継手・管口・ステップ周辺など重点確認

✅ 2-2 反発硬度試験（シュミットハンマー）

表層の劣化（中性化・ひび割れ）により、反発力が小さくなる

圧縮強度の推定にもつながる

✅ 2-3 中性化簡易試験（削孔＋フェノールフタレイン）

打継ぎ部やコア露出面に試薬を噴霧し、発色を見る

無色化していれば、鉄筋が腐食環境に晒されている状態

📌 削孔が必要なので“半破壊”扱いだが、非常に有効な評価法

3. 記録と報告の工夫：現場で使えるチェックシート例

📸 写真・スケール・チョークマークで**“誰が見ても分かる”記録**を残すことが重要！

まとめ：腐食の兆候は“静かに、確実に”現れる

鉄筋腐食は、爆裂や崩壊として現れる前に、

✅ 表面のサイン

✅ 小さな音の変化

✅ 数値の揺らぎ

として、確実に兆候を出しています。

その“サイン”を拾えるかどうかが、

構造物の延命・予防保全・補修コストの最小化に直結します。

📌 壊さずに見抜く力＝インフラ管理者の眼力。

点検＋簡易試験を活用し、データと感覚の両方から腐食を推定していこう！
