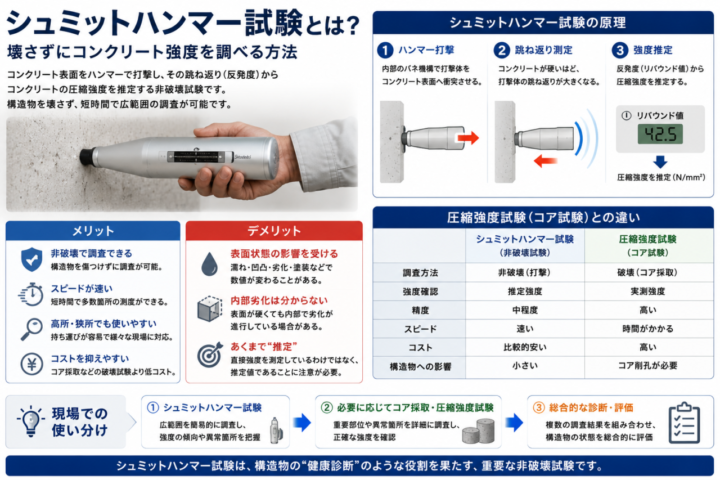

シュミットハンマー試験とは？｜壊さずにコンクリート強度を調べる方法
コンクリート構造物の調査で、近年ますます重要視されているのが、
「非破壊試験」
です。
その代表的な方法のひとつが、
「シュミットハンマー試験」
。
名前だけ聞くと少し難しそうですが、実は現場ではかなり身近な調査方法です。
しかも特徴的なのが、
「コンクリートを壊さずに調べられる」
という点。
インフラ老朽化が進む現在、
- 下水道施設
- 橋梁
- トンネル
- ボックスカルバート
- 建築構造物
など、様々な現場で活用されています。
今回は、
- シュミットハンマー試験の原理
- メリット・デメリット
- 圧縮強度試験との違い
- 現場での使い分け
まで、専門的だけど分かりやすく解説します。
■ シュミットハンマー試験とは？
シュミットハンマー試験とは、
「コンクリート表面の硬さを測定し、強度を推定する試験」
です。
専用のハンマー型機器をコンクリート表面に押し当て、
内部のバネ反力による“跳ね返り”を測定します。
この跳ね返り値（反発度）から、
「コンクリートがどれくらい硬いか」
を推定する仕組みです。
つまり簡単に言えば、
「叩いた反応で強さを推測する」
試験です。
■ なぜ“壊さずに”調べられるのか？
最大の特徴はここ。
通常、コンクリート強度を正確に調べるには、
- コア採取
- 圧縮強度試験
などが必要です。
ですがこれらは、
「実際に削る」
必要があります。
一方、シュミットハンマー試験は、
表面に軽く衝撃を与えるだけ。
そのため、
- 構造物を大きく傷つけない
- 短時間で実施可能
- 多数箇所を調査しやすい
という大きなメリットがあります。
■ シュミットハンマー試験の原理
原理は意外とシンプルです。
■ ① ハンマー打撃
内部のバネ機構で打撃体をコンクリート表面へ衝突。
■ ② 跳ね返り測定
硬いコンクリートほど、反発が大きくなる。
■ ③ 強度推定
反発度から圧縮強度を推定。
つまり、
「硬いほどよく跳ね返る」
という考え方です。
ただし重要なのは、
“直接強度を測っているわけではない”
という点。
ここは非常に大切です。
■ シュミットハンマー試験のメリット
現場で多く使われる理由は、やはり機動力。
■ ◎ 非破壊で調査可能
構造物へのダメージがほぼない。
これはかなり大きい。
■ ◎ スピードが早い
短時間で多数箇所を調査可能。
現場ではかなり助かります。
■ ◎ 高所や狭所でも対応しやすい
橋梁や下水道構造物などでも活躍。
■ ◎ 調査コストを抑えやすい
コア採取より比較的簡易。
■ 特に下水道では相性が良い
下水道施設では、
- 硫化水素腐食
- 中性化
- 漏水
- 剥離
など、劣化環境が厳しい。
そのため、
「まず広範囲を簡易確認する」
用途として非常に有効です。
■ ただしデメリットもある
ここはかなり重要。
現場では、
「シュミットだけで判断してはいけない」
という考え方もあります。
■ ◎ 表面状態の影響を受けやすい
例えば、
- 濡れ
- 凹凸
- 劣化表面
- 塗装
などで数値が変わることがあります。
■ ◎ 内部劣化は分からない
表面が硬くても、
内部では、
- 空洞化
- 鉄筋腐食
- 劣化進行
している場合があります。
■ ◎ あくまで“推定”
ここが最重要。
シュミットハンマー試験は、
「推定強度」
です。
つまり、
“目安”
として使う調査。
最終確認には、
- コア採取
- 圧縮強度試験
が必要になるケースもあります。
■ 圧縮強度試験との違い
ここは非常によく比較されます。
| 項目 | シュミットハンマー | 圧縮強度試験 |
|---|---|---|
| 調査方法 | 非破壊 | 破壊試験 |
| 強度確認 | 推定 | 実測 |
| 精度 | 中程度 | 高い |
| スピード | 速い | 時間がかかる |
| コスト | 比較的安い | 高い |
| 構造物への影響 | 小さい | コア削孔あり |
■ つまり役割が違う
簡単に言えば、
■ シュミットハンマー
「広く・早く・簡易的に確認」
■ 圧縮強度試験
「正確に確認」
という役割。
最近の調査では、
「組み合わせて使う」
ケースが非常に増えています。
■ 現場での使い分け
実際の現場では、
まずシュミットハンマーで、
- 異常箇所抽出
- 強度傾向確認
を行い、
必要に応じて、
- コア採取
- 詳細調査
へ進む流れが多い。
つまり、
“一次診断”
として優秀なのです。
■ 最近はAIやデジタル化も進んでいる
最近では、
- デジタル記録
- AI解析
- データ管理
- 劣化マッピング
なども進化しています。
つまり、
「叩いて終わり」
ではなく、
“診断データ化”
の時代へ進んでいます。
■ コンクリート調査は“総合診断”の時代へ
昔は、
「壊れてから直す」
が一般的でした。
ですが現在は、
- 劣化を早期発見し、
- 状態を把握し、
- 適切に補修する
という、
“予防保全”
が重要視されています。
その中でシュミットハンマー試験は、
- 非破壊
- 高速
- 広範囲
という強みを持つ、非常に重要な調査方法です。
もちろん万能ではありません。
ですが、
「まず状態を把握する」
という意味では、非常に優秀な技術。
今後のインフラ維持管理において、ますます重要性が高まっていく調査のひとつと言えるでしょう。
