足元から守る都市インフラ 下水道調査の重要ポイントと最新技術

下水道は、私たちの快適な生活や街の衛生環境を足元から支える重要なインフラです。しかし、普段は目に見えない場所にあるため、トラブルが起きて初めてその重要性に気づくことも少なくありません。

下水道管の老朽化による道路の陥没や、詰まりによる逆流などの重大な事故を防ぐために不可欠なのが「下水道調査」です。

本記事では、下水道調査の目的や具体的な手法、そして調査を成功させるための重要ポイントを、専門的な視点から分かりやすく解説します。

1. なぜ今、下水道調査が重要なのか？（背景と目的）

日本の下水道普及率は年々上昇していますが、それと同時に「管路の老朽化」という大きな課題に直面しています。

下水道管の法定耐用年数は50年と定められています。日本国内には、高度経済成長期に集中的に整備され、すでにこの50年を超えている、あるいは間もなく迎えようとしている下水道管が膨大に存在します。

老朽化した下水道管を放置すると、以下のようなリスクが発生します。

• 道路の陥没: 管の破損箇所から土砂が流入し、地中に空洞ができて道路が崩落する。

• 下水の流出・逆流: 管の変形や破損、あるいは木の根の侵入によって流れが阻害され、街中や住宅に下水があふれる。

• 震災時の致命的なダメージ: 老朽化した管は地震の揺れに弱く、避難所や住宅のトイレが一切使えなくなる二次災害を引き起こす。

これらのトラブルを未然に防ぐ「予防保全」のために、定期的な下水道調査による「健康診断」が今、強く求められているのです。

2. 下水道調査の主な手法

下水道調査には、管の太さ（管径）や目的に応じてさまざまなアプローチがあります。現在主流となっている主な手法は以下の3つです。

① TVカメラ車（自走式CCTV）調査

管径が200mm〜800mm程度の、人間が入れない太さの管で最も一般的に使われる手法です。

遠隔操作ができる自走式の小型ロボットカメラをマンホールから投入し、管内部を撮影します。カメラは360度回転するものが多く、管の継ぎ目のズレやひび割れ（クラック）を詳細にチェックできます。

② 側視ミラー・伸縮ポールカメラ調査

マンホールの上から、あるいはマンホール内に入って、高画質カメラを取り付けた伸縮ポールを差し込んで管口から内部をズーム撮影する簡易的な手法です。

TVカメラ車を走らせるほどの予算や時間がなく、まずは大まかな状況（緊急性の有無）をスクリーニングしたい場合に非常に有効です。

③ 目視調査（人孔・管内調査）

人間が入れる大きさの大型幹線（一般的に管径800mm以上）では、調査員が実際に内部に入って目で見て、あるいは触って調査を行います。

ひび割れの深さや、コンクリートの腐食（硫化水素による劣化など）の度合いを直接確認できるため、非常に精度の高いデータが得られます。

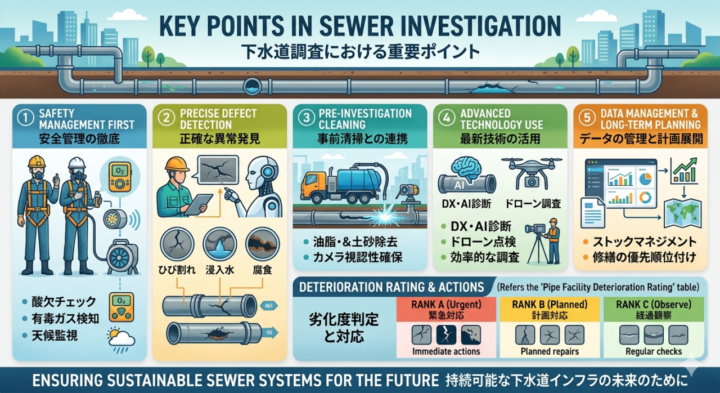

3. 下水道調査における「5つの重要ポイント」

下水道調査を安全に、かつ効果的に進めるためには、現場での徹底した管理と技術的な視点が欠かせません。特に重要なポイントを5つに絞って解説します。

ポイント①：安全管理の徹底（酸素欠乏・有毒ガス・増水対策）

下水道調査において、何よりも最優先されるべきは作業員の安全です。下水道管内やマンホール内は、重大な災害リスクが潜む「閉鎖空間（閉所）」です。

• ガス検知の徹底: 硫化水素やメタンガスなどの有毒ガス、および酸素濃度を進入前に必ず測定します。調査中も常時検知器を携帯します。

• 強制換気: 進入前および作業中は、送風機（ブロワ）を使ってマンホール内へ新鮮な空気を送り続けなければなりません。

• 天候の監視: 雨が降ると、下水道管内の水位は一気に上昇します。上流域の天候も含めてリアルタイムで監視し、少しでも降雨の兆候があれば即座に撤収するルール（退避基準）を徹底します。

ポイント②：正確な「異常」の早期発見と見極め

調査の核心は、管内部の異常をいかに見落とさないかです。調査員やカメラのオペレーターには、以下のような異常のサインを見極める高い技術（資格保持など）が求められます。

• クラック（ひび割れ）: 縦方向か横方向か、あるいは網目状かによって、管にかかっている負荷の原因が異なります。

• 浸入水: 管の継ぎ目や破損部から、地下水が管内に流れ込んでいないか確認します。これは道路陥没の直接的な原因になります。

• 腐食: 下水に含まれる成分から発生する硫化水素によって、コンクリートが白くボロボロになる「硫酸腐食」が起きていないかを確認します。

ポイント③：事前清掃（高圧洗浄）との連携

下水道管の内部には、長年の使用によってモルタル、油脂分（油の塊）、土砂、木の根などが付着・堆積しています。

これらが残った状態でカメラを走らせても、管壁が隠れてしまい、小さなひび割れや破損を見落としてしまいます。

そのため、「調査の前にしっかりと高圧洗浄車などで管内を清掃すること」が、調査精度を上げるための極めて重要なポイントです。清掃と調査を別々の業者が行う場合でも、緊密な連携が必要となります。

ポイント④：最新技術（DX・AI・ドローン）の積極的活用

近年、下水道調査の分野でもDX（デジタルトランスフォーメーション）が急速に進んでいます。これらを活用することで、効率性と安全性を飛躍的に高めることができます。

• AIによる画像診断: 撮影した動画をAIに学習させ、ひび割れやたるみなどの異常を自動で検出・分類するシステムが導入され始めています。これにより、技術者の熟練度に依存しない均一な診断が可能になります。

• 下水道専用ドローン: 水が流れていて自走式カメラが使えない場所や、人が入れない危険な空間でも、飛行または水上を浮遊するドローンを使うことで、安全かつスピーディーに内部を撮影できます。

ポイント⑤：調査データの適切な管理と「ストックマネジメント」への展開

下水道調査は、単に「悪い場所を見つけて終わり」ではありません。集まったデータ（写真、動画、不具合の報告書）をどのように活用するかが重要です。

自治体などが進める「ストックマネジメント計画（インフラの長寿命化計画）」にデータを落とし込み、「どの路線の、どの管を、いつまでに修繕・改築するか」という優先順位をつけるための基礎資料にしなければなりません。データが整理されていなければ、限られた予算を効果的に使うことができなくなってしまいます。

4. 下水道調査の評価基準（管路施設劣化度判定）

調査によって発見された異常は、一般的に公益社団法人日本下水道管路管理業協会などの基準に基づき、緊急性や危険度に応じてランク付けされます。

このように明確な基準に沿って判定を行うことで、予算の最適化と街の安全確保を両立させています。

5. まとめ：足元から街の未来を守るために

下水道調査は、目立たない仕事でありながら、私たちの都市生活の安全を根底から支える極めて重要なインフラメンテナンスです。

今回のポイントを振り返ると、以下の通りです。

1. 安全第一: ガス、酸欠、天候リスクへの徹底した対策。

2. 精度の確保: 事前清掃の手間を惜しまず、微細な異常（クラックや浸入水）を見逃さない。

3. 未来への投資: 最新のAIやドローン技術を取り入れ、得られたデータを長寿命化計画（ストックマネジメント）へ確実に繋げる。

高度経済成長期から半世紀が経過した今、下水道調査の需要はこれまで以上に高まっています。確かな技術と徹底した安全管理に基づく調査こそが、これからの安心できる社会を維持するための鍵となります。
